라이트 커튼 소개

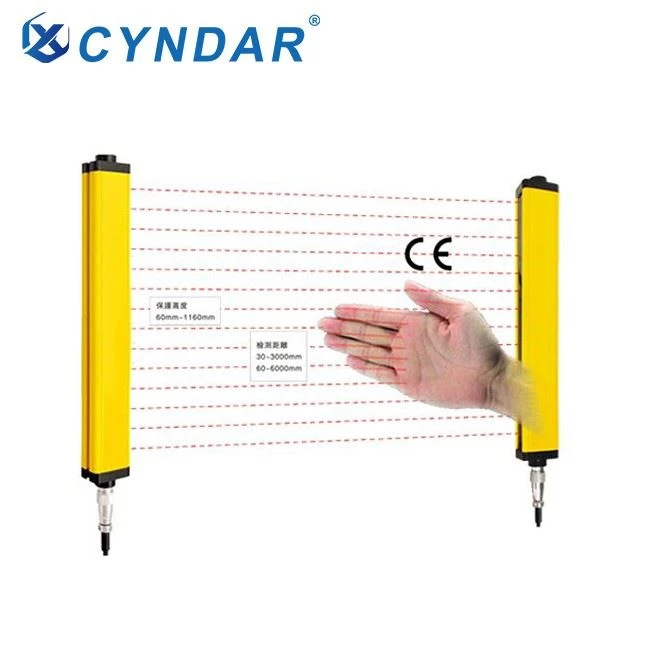

안전 라이트 커튼은 위험 주변에 가상 장벽을 형성할 수 있는 일종의 안전 장치로, 기계 액세스 지점과 주변 환경을 보호하는 유도 장벽을 만들어 사람과 기계가 손상되지 않도록 보호합니다. CYNDAR는 최소 설치 공간, 내구성 있는 하우징 및 다양한 안전 애플리케이션을 위한 배선 감소 옵션으로 사용하기 쉬운 안전 라이트 커튼을 제공합니다.
신청 경우:
제품은 작업자의 개인 안전을 보호하기 위해 기계 장비와 일치합니다.
| 스탬핑 장비 | 자동화된 저장 장비 | 리프팅 제어 기계 | 사출 성형 기계 |
| 전단 기계 | 입체 차고 | 기타 기존의 위험한 상황 | 자동화된 조립 라인 |
| 굽힘 기계 | 필터 프레스 기계 | 목공 기계 | 고무 기계 |
| 용접 조립 라인 | 성형 기계 | 종이 절단 기계 | 블로우 성형기 |
제품 구성:
안전 라이트 커튼은 라이트 커튼의 장벽 영역에 들어가 감지 정확도를 초과하는 모든 불투명 물체를 효과적으로 감지할 수 있는 송신기와 수신기, 데이터 케이블, 간단한 브래킷 및 나사(모델마다 다른 브래킷)로 구성됩니다.
투과형 라이트 커튼은 QCA, QCA2 컨트롤러와 함께 사용하거나 PLC 및 안전 릴레이에 직접 연결할 수 있으며 공작 기계 제어 시스템과 협력하여 위험한 상황에서 자동 종료를 제어하는 기능을 실현할 수 있습니다.
송신기 및 수신기 나사, 너트, 데이터 케이블
선택 지식:
1. 다양한 모델 선택이 가능하며 현장 여건에 따라 선택이 가능합니다.
2. 14mm, 20mm, 25mm, 30mm, 40mm, 80mm 제공, 다양한 감지 정확도는 선택 사항입니다.
3. 조명과 수광기 사이의 감지 범위는 30mm~40,000mm입니다.
4. NPN 출력(상시 폐쇄, 상시 개방), PNP 출력(상시 폐쇄, 상시 개방), RS485 출력, RS232 출력(두 세트의 출력을 동시에 선택할 수 있음)을 선택할 수 있습니다. RS485 출력 및 RS232 출력은 일반적으로 측정형, 계수형 및 보정형 라이트 커튼에 사용됩니다.
5. 제어 신뢰성을 보장하기 위한 FMEA 테스트
6. EMI, RFI, 주변 조명, 용접 플래시 및 스트로브 조명에 대한 내성이 높습니다.
7. 안전한 PLC 입력과 호환 가능(OSSD 사양에 따름)
8. 착탈식 분리(RD) 케이블 및 마운팅 브래킷은 별도로 주문됩니다.
9. 안전 라이트 커튼 컨트롤러와 옵션 내장 컨트롤러(전기 캐비닛에 설치) 또는 외부 컨트롤러(공작기계 외부에 설치)를 장착할 수 있습니다.
9. 더 많은 기능이 필요한 경우 CYNDAR에 문의하십시오.
특징:
·완벽한 자가점검 기능: 안전 라이트 커튼 프로텍터가 고장 났을 때 제어되는 전기 제품에 잘못된 신호를 보내지 않도록 합니다.
· 강력한 간섭 방지 능력 : 시스템은 전자기 신호, 스트로브 라이트, 용접 아크 및 주변 광원에 대한 우수한 간섭 방지 능력을 가지고 있습니다.
·편리한 설치 및 디버깅, 간단한 배선 및 아름다운 외관.
·표면 실장 기술을 사용하여 뛰어난 내충격 성능.
·International Electrotechnical Society IEC61496 표준의 안전 수준을 준수하고 유럽 표준에 따라 설계되었으며 CE 인증을 통과했습니다.
·짧은 응답 시간(≤15ms), 높은 안전성 및 신뢰성.
· 초소형 디자인으로 설치 공간을 효과적으로 줄입니다. 라이트 커튼은 항공 플러그 시트를 통해 케이블에 연결되어 정확하고 빠르고 쉽게 설치 및 하역 및 배선이 가능합니다.
·이 제품의 모든 전자 부품은 세계적으로 유명한 브랜드 액세서리로 만들어졌습니다.
빔 간격 선택 다이어그램:
제품 기술 매개변수(기존 사양)
| 라이트 커튼 형태 | 반대편 빔 | ||||||
광축 간격 | 10mm | 14mm | 20mm | 25mm | 30mm | 40mm | 80mm |
탐지 정확도 탐지 정확도 | 18mm | 22mm | 28mm | 33mm | 38mm | 48mm | 88mm |
빔 수 | 4. 6...32 (더 많은 빔을 사용자 정의할 수 있음) | ||||||
보호 높이 | 광축 간격 × (빔 수-1) | ||||||
감지 거리 | A:0.3-3m;B:0.3-6m;C:0.3-10m;D:0.3-15;E:0.3-20m;F:0.3-25m;G:0.3-30m;H:0.3-40m | ||||||
응답 시간 | ≤15ms | ||||||
빛 간섭 방지 | 10000lux(입사각≥5°) | ||||||
치수 | 30×30×Lmm(다른 모델 및 다른 크기) | ||||||
보호 수준 | IP65 | ||||||
제어 장치 | QCA/QCA2/QSW/QSWS | ||||||
전압 | DC12/24V ；AC110-220V(컨트롤러 및 릴레이 수동 출력 포함) | ||||||
전류 소비 | ≤200mA | ||||||
산출 | NPN/PNP 유형, 싱크 전류 500mA, 1.5V 미만 전압 강하, 극성, 단락, 과부하 보호(또는 RS485\RS323) | ||||||
출력 상태 | 모든 광축이 수광 시 ON(수광 시 녹색 표시) | ||||||
표시 등 | 이미터: 전원 표시기(빨간색); 수신기: 출력 표시등(녹색) 음영(빨간색) | ||||||
광원 | 변조된 적외선 LED | ||||||
연결 방법 | 특수 링크 케이블이 장착된 원형 항공 소켓, 투광기용 5코어 및 수신기용 5코어(다른 유형 및 다른 수의 코어) | ||||||
쉘 소재 | 알루미늄 합금, 엔드 커버: ABS 강화 나일론 | ||||||
주변광에 강함 | 백열등: 수광면의 3000Lx; 햇빛: 10000Lx의 수광면 | ||||||
주위 온도 | 작업 시: -10~+40℃(단, 동결되지 않음), 보관 시: -25~+55℃ | ||||||
환경 습도 | 작동 시: 35~85%RH, 보관 시: 35~95%RH | ||||||
라이트 커튼 선택 단계
1. 보호 상황에 따라 간격을 선택하십시오.
2. 라이트 커튼의 보호 높이와 전체 높이를 결정합니다.
3. 송신기와 수신기 사이의 거리 결정
4. 좁은 공간에 설치하는 경우 CYNDAR에 연락하여 라이트 커튼의 3D 사진을 얻거나 크기를 표시하고 CYNDAR에서 선택하도록 할 수 있습니다.
시리즈별 안전 라이트 커튼 선택
모델 시리즈 | 상품명 | 기능 또는 장점 | 파일 다운로드 |
| CCT | 범용 안전 라이트 커튼 | 대부분의 기존 장비 및 장면을 사용할 수 있습니다. | |

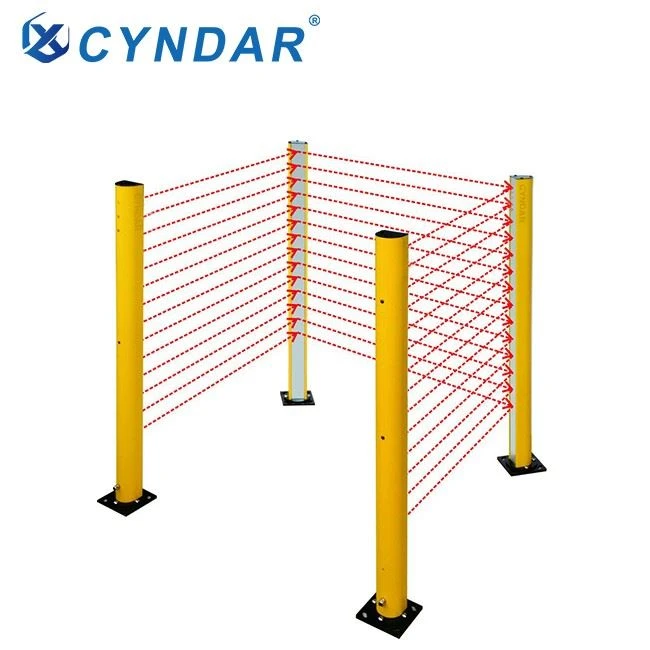

| 고양이 | 매우 긴 투과형 라이트 커튼 | 영역 감지, 주변 보호 및 로봇 팔 주변 감지와 같이 송신기와 수신기의 빔 거리가 3m 이상인 라이트 커튼에 사용 | |
| CSAT | 다면 감지 라이트 커튼 | 다중 표면(영역) 감지에 사용되며 양면 컨트롤러와 직렬로 제어 가능 | |
| 간이 침대 | 사각지대 없는 안전 라이트 커튼 | 협소한 공간에서 높이가 제한되는 장비에 사용 가능하며, 빔 스폿과 라이트 커튼 상단 사이의 거리가 6.75mm에 불과합니다. | |
| 중부 표준시 | 광전 보호 장치 라이트 커튼 | 펀칭기, 절곡기 등에 사용(충격저항이 매우 높음), 외부 컨트롤러 옵션 및 360° 회전 브래킷 | |
| CRFT | 방수 안전 라이트 커튼 | 방수 수준은 IP68에 도달 할 수 있으며 물을 두려워하지 않으며 습한 환경에서 사용할 수 있으며 야외에서 사용할 수 있습니다. | |
| CZT/CBT | 초박형 라이트 커튼 | 협소한 공간의 라이트 커튼용으로 전면 박형 또는 측면 박형으로 사용 가능 | |
| QX | 경제적인 안전 라이트 커튼 | 진동이 적은 기기에 적합한 저렴한 라이트 커튼(소형, 내충격 편차) | |
| CLT/CMT | 측정형 라이트 커튼/카운팅형 라이트 커튼 | 라인 감지, 크기 측정, 윤곽 감지, 정밀 수정, 구멍 감지, 모양 감지, 가장자리 및 중앙 위치 지정, 장력 제어, 부품 계산, 온라인 제품 크기 감지 및 위의 유사한 감지 및 측정은 RS485\RS232 및 NPN 또는 PNP 그룹일 수 있습니다. 산출 | |
| QSMT | 차량 분리 라이트 커튼 | 도로 게이트 스위치, 고속 톨게이트 스위치, 계량대 주변 감지 스위치, 차량 모델 감지에 사용할 수 있습니다. | QSMT 차량 분리기 매뉴얼 |
1. 차량용 라이트 커튼은 스테인리스 스틸 커버와 함께 사용됩니다. 2. 외부 커버의 기본 정보: 304 스테인레스 스틸, 1.5mm 두께, 크기 1660*130*130mm, 베이스 200*200mm 3. 가열된 외부 덮개 또는 가열되지 않은 외부 덮개를 선택할 수 있습니다. | |||
옵션 액세서리 | |||
| 품질 관리 |
| 전기 캐비닛에 설치된 라이트 커튼 1 세트, 입력 전압 AC 110/220V 제어 가능 | 부속품 |
| QCA2 |  | 전기 제어 상자에 설치된 2개의 라이트 커튼, 입력 전압 AC 110/220V를 제어할 수 있으며 라이트 커튼은 수동 출력과 일치하며 고전력 부하에 직접 연결할 수 있습니다. | 부속품 |
| QSW |  | 전기 제어 상자에 설치된 라이트 커튼 1 세트, 입력 전압 AC 110/220V 제어 가능, 패시브 출력 사용을 지원하는 라이트 커튼은 고전력 부하에 직접 연결할 수 있음 | 부속품 |
| QSWS |  | 라이트 커튼 2 세트 제어 가능, 입력 전압 AC 110/220V, 기계 측면에 설치, 이중 릴레이 수동 출력 | 부속품 |
| QCA-01 |  | 라이트 커튼을 지지할 위치가 없는 공작 기계에 사용 가능 | 부속품 |
| QCA-07 |  | 라이트 커튼을 지지할 위치가 없는 공작기계(진동이 매우 강한 공작기계)에 사용 가능 | 부속품 |
