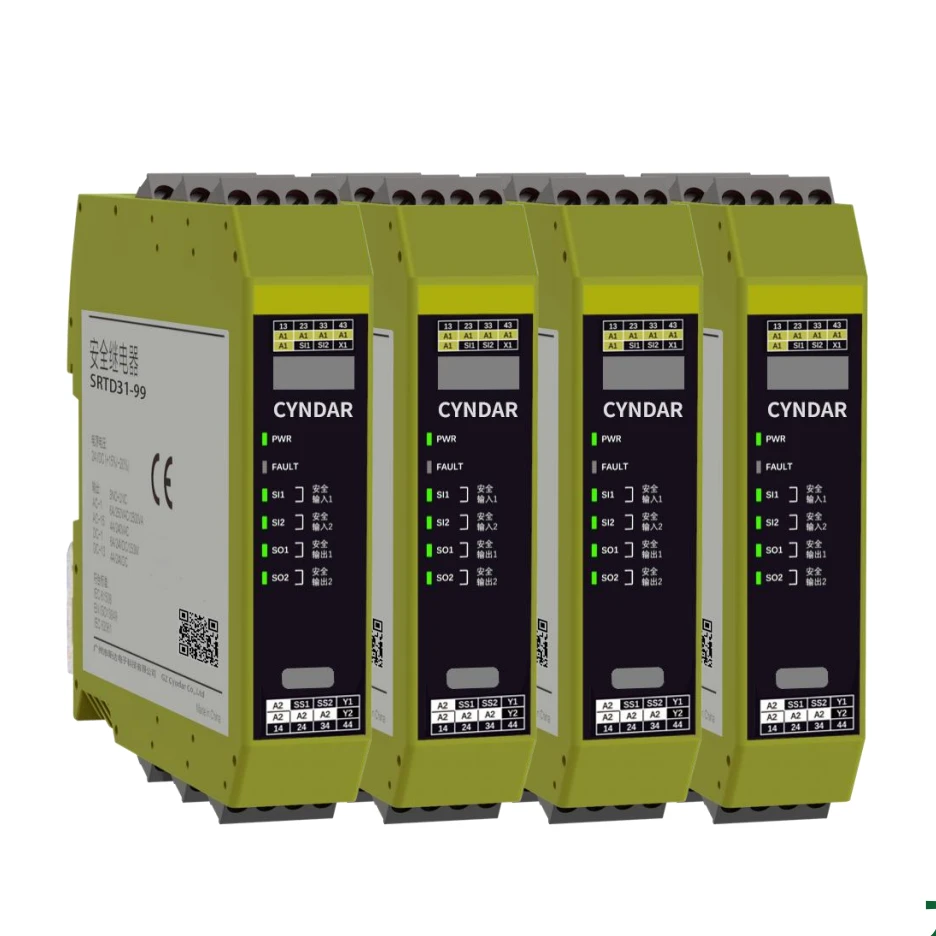

듀얼 채널 시간 지연 안전 릴레이 99초 SRTD31-99

A1

원천

전원 공급 장치 양극(24vdc)

A1과 a2는 전원 공급 장치 역할을 합니다.

A2

전원 네거티브(0V)

SS1

정보 출처

소스 1 출력

i 소스를 입력하세요.

SS2

소스 2 출력

유형 ii 소스

S i1

안전한 입력

채널 1은 안전한 입력 장소입니다.

단락, 개방 회로 감지 및 채널 2 상호 검사 기능을 갖춘 유형 i 신호 입력 허용

S i2

채널 2는 안전한 입력 장소입니다.

단락, 개방 회로 감지 및 채널 1 상호 확인 기능을 갖춘 유형 ii 신호 입력 허용

13/14

안전한 출력

상시 개방형 안전 접점

오류 방지 애플리케이션을 위한 피드백 자체 검사 및 지연 출력 기능이 포함된 내부 이중-채널 출력-

23/24

상시 개방형 안전 접점

오류 방지 애플리케이션을 위한 피드백 자체 검사 및 지연 출력 기능이 포함된 내부 이중-채널 출력-

33/34

상시 개방형 안전 접점

오류 방지 애플리케이션을 위한 피드백 자체 검사 및 지연 출력 기능이 포함된 내부 이중-채널 출력-

41/42

보조 출력

상시 폐쇄-보조 접점

내부 이중-채널 출력, 피드백 자체 검사-및 지연 출력 기능 포함

X1

다시 놓기

입력 재설정

자동/수동 리셋 기능

Y1

상태 신호 출력

상태 신호 출력

릴레이 안전 출력 상태, (pnp 신호)

원천

전원 전압

24V DC

전압 허용 오차

+15%/-20%

전력 손실

<1.9w

입력

입력 전류

<7mA

산출

릴레이 안전 출력

3NO(지연)

릴레이 보조 출력

1NC(지연)

지연 시간 범위

0~99초, 0~10초 스텝 단위는 0.1초, 10~99초 스텝 단위는 1초

상태 출력

2개 그룹<200mA 24Vdc per route

릴레이 접점 용량

교류 -1

6A/250VAC/1500VA

AC-15

4A/240VAC

DC-1

6A /24V DC /150w

DC -13

4A /24V DC

접촉 저항

<100mω

최소 부하

10mA/5V

터치 소재

Agsno2 + 0.2μ mAu

기존 매개변수

최대 입력 응답 시간

자동 재설정 모드 <150ms

최대 출력 동작 시간

종료 지연 모드 없음<60ms

최대 출력 해제 시간

수동 재설정 모드 <120ms

전원 공급 장치 단기- 중단

<150ms

수동 리셋 신호

200ms

전기적 수명

5×105회

기계적 수명

1 ×107회

오염 수준

2

작동 온도

-25도 ~65도

작동 습도

10%-90%(얼음이나 결로 없음)

전원 임펄스 내전압

2.5kV

과전압 수준

III

ESD 접점 방전

±8kV

ESD 에어 갭 방전

±15kV

보호 수준

하우징 IP30, 단자 IP20, IP54 캐비닛 또는 하우징에 설치하는 것이 좋습니다.

보관온도

-40도 ~105도

케이스 소재

PA66, V0 난연제

장착 방법

표준 35mmDIN 레일/스프링 클립

크기(W x H x D)

22.5mm x 114.5mm x 108mm

무게

210g

연결 매개변수

강선 와이어 사용 가능 단면적-범위

0.5~2.5mm²

유연한 와이어에는 사용 가능한 단면적 범위가-있습니다

0.5~2.5mm²

최소 도체 단면적-

AWG 24

최대 도체 단면적-

AWG 12

스트립 길이

8mm

최소 체결 토크

0.5nm

최대 체결 토크

0.6nm

표준 적용

다음과 일치

EN 60947-1

EN 60947-5-1

IEC 60664

IEC 61508

EN ISO 13849-1

EN ISO 13849-2

EN 62061

IEC 61000

IEC 61326

IEC 60925

IEC 60068
